Lattice Crosslink开发板

1. 概述

    LATTICE是一家老牌的FPGA厂家。在CPLD和FPGA低成本，小封装独树一帜。特别在消费电子，小型化设备，控制领域用的比较多。

   Crosslink开发板采用Lattice的Crosslink家族系列芯片，LIF-MD6000-6JM80。Crosslink芯片具有低功耗，瞬时启动。

   该芯片的自带2路4 LAN MIPI的功能，支持高速率 1.5Gbps 。能支持4K@30Hz，2K@60HZ，1080P分辨率，也能支持从CSI到DSI的桥接，DSI到DSI的桥接功能，以及RGB，DVP和CSI，DSI转换。

其他IO支持1.2G速率，能支持sublvds，LVDS，LVCMOS IO性能。支持LVDS转换MIPI功能。

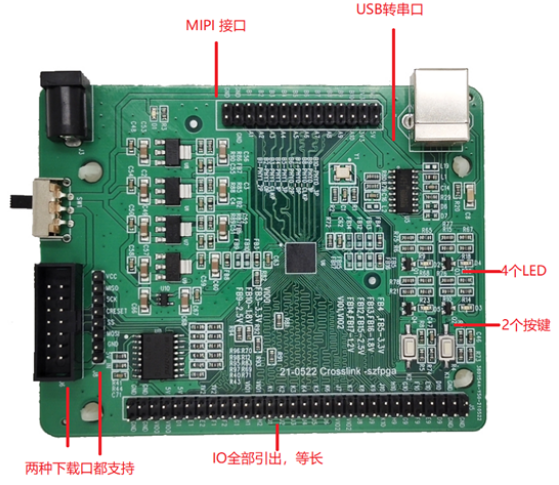

       Crosslink开发板持板载USB串口，最高速率1Mbps，Crosslink开发板并且所有的IO的口都已经通过2.54mm间距排针引出，做了等长处理。

        Crosslink开发板有128Mb外挂Flash功能，支持高速104MHz，4线模式。

        内核电压VCC和BANK VCCIO电压已经分离，电压可以从3.3V，2.5V，1.8V，1.2V选择，方便客户扩展多种电平。

2 . 特性

        Crosslink开发板入门开发板具有以下特性：

1) 内置配置NVCM，支持一次性配置。

2) 内核，辅助电源，IO电源独立。

3) IO电源多个选择，3.3V，2.5V，1.8V，1.2V无需电平转换芯片。

4) 全部IO引脚引出，并在引脚座标记，方便操作识别

5) 全部IO做等长处理，保证芯片时序。

6) 板载USB转串口芯片，高速率支持1Mbps。

7) 板载Flash ，大容量128Mbps，IO速率高达104MHz，4线模式。

8) 芯片内置晶振。

9) 板载晶振50M，宽电压支持1.8-3.3V。

10) 4个LED，2个按键，支持多种电压。

11) DC5.2mm接口，结实耐用。

12) 低功耗，USB转DC 5V供电。

3. 文档

     CrossLink开发板手册：CROSSLINK开发板.pdf

      Crosslink开发板开发包含如下资料：

1) 芯片资料

2) 开发板手册

3) Diamond开发软件

4) Diamond手册

5) MIPI DSI实例工程

开发板资料下载地址：

链接：https://pan.baidu.com/s/1s2J_sv4awaXalkTcC9AK1A?pwd=ttom
提取码：ttom

4. 开发软件

    开发软件使用Diamond。

    diamond下载软件地址： 百度网盘        提取码: qtm4

       或者上lattice公司网站下载

5. 包装信息

1）Crosslink 开发板

2）USB转DC5.2mm接口线缆

 6. 订货信息

线下订购：

产品名称	备注
Crosslink开发板	主芯片型号是LIF-MD6000-6JM80

线上订购：

京东购买地址（点此）

淘宝购买地址（点此）
