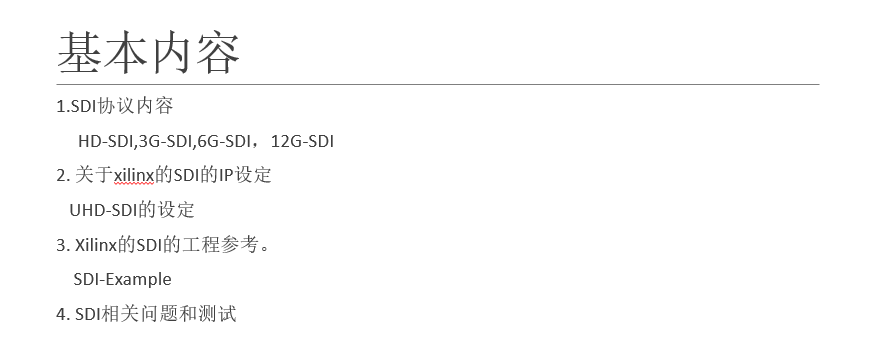

12G-SDI FPGA培训课程

12G-SDI标准介绍

12G-SDI是SDI类别中的一种，作为视频传输技术标准，它支持每秒传输数据速率为12Gbps的单链路串行数字接口。

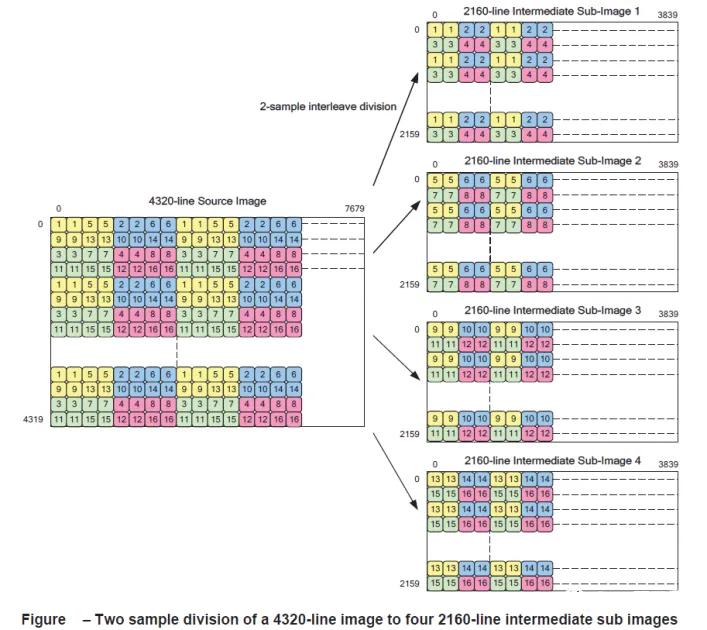

12G-SDI信号应复合传输应复合标准SMPTE ST 2082-11/12 4320-line and 2160-line Source Image and Ancillary Data Mapping for Dual-link 12G-SDI or Quad-link 12G-SDI；那么在标准中定义：12G-SDI信号并不是1路信号，而是由4路2SI方式组成，如下图所示：

根据源图像，将源图像分成四个或十六个1080行子图像格式。然后，子图像被映射到由32个10位数据流组成的320位虚拟接口上。每个10位数据流包括定时和同步字、行号、循环冗余码、辅助数据，包括音频和有效载荷识别包等。
