GOWIN GW2AR-18开发板

1. 概述

        国产FPGA是最近几年起来的产品，具有性价比高特点。而GOWIN属于国产FPGA成员，在服务和芯片都是比较大的优势，很多用户都用在LED控制，电机控制，PLC设备上，以及用于替换Lattice厂家中低端的芯片。

      GW2AR-18 开发板采用GW2AR-18-LV9EQ144器件，是属于晨曦系列。晨曦系列芯片具有低功耗，瞬时启动，高安全性，低成本，方便扩展等特点。板子扩张性容易，帮助用户快速进入国产FPGA。

      GW2AR-18-LV9EQ144器件，内置大容量64Mb SDRAM，对于LED屏体控制，伺服电机控制、传感器采集、图像采集、接口转换很合适。

      GW2AR-18 开发板 开发板采用全部引出IO，并且做了等长处理。

      GW2AR-18 开发板开发板内核电压和BANK VCCIO电压已经分离，电压可以从3.3，2.5，1.8，1.2V选择，方便客户扩展多种电平。户可以选择不同电压适配不同的IO口。其中每个VCCIO也是独立供电，无需转换芯片，提高接口速度、降低成本。

      GW2AR-18 开发板 开发板板载USB转串口，方便客户调试参数，

       GW2AR-18 开发板 开发板板载大容量128Mb Flash, SPI IO速度可以104MHz，可用于数据存储，FPGA配置功能。

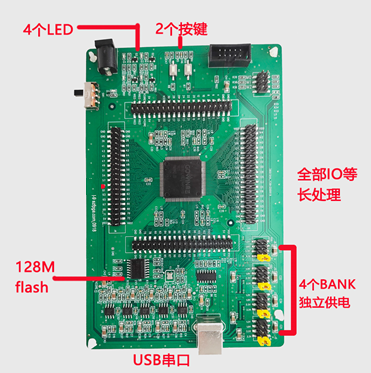

2 . 特性

        GW2AR-18 开发板具有以下特性：

       1). 主芯片：GW2AR-LV18EQ144C8/I7。

       2). 内置 64Mb 大容量 32 位 SDRAM 缓存。

       3). 内核，4个BANK VCCIO独立电源。

       4).VCCIO电源多个选择,1.2、1.8V、2.5V、3.3V ，无需电平转换芯片，最大化IO速度。

       5).全部IO引脚引出，并在引脚座标记，方便操作识别

       6).全部IO做等长处理，芯片时序保证。

       7).芯片内置晶振，也可以分频。

       8). 板载晶振50M，宽电压支持1.8-3.3V。

       9).4个LED，2个按键。

     10).板载USB串口，方便调试参数和命令。

     11).板载高速128M SPI FLASH，高速104MHz，可以配置。

     12).DC5.2mm电源接口，结实耐用。

     13).低功耗，USB转DC 5V供电。

 3. 文档

    GW2AR-18 开发板开发板手册：GW2AR-18开发板.pdf

    GW2AR-18 开发板开发包包含如下资料：

   1).芯片资料

   2).开发板手册

   3).开发软件

   4).实例工程

   下载地址：

   链接：

   https://pan.baidu.com/s/1z-hnIceqBAfZN99MbpGtkg?pwd=aumm
   提取码：aumm

   解压密码:   szfpga230407*^%/

4. 配套板

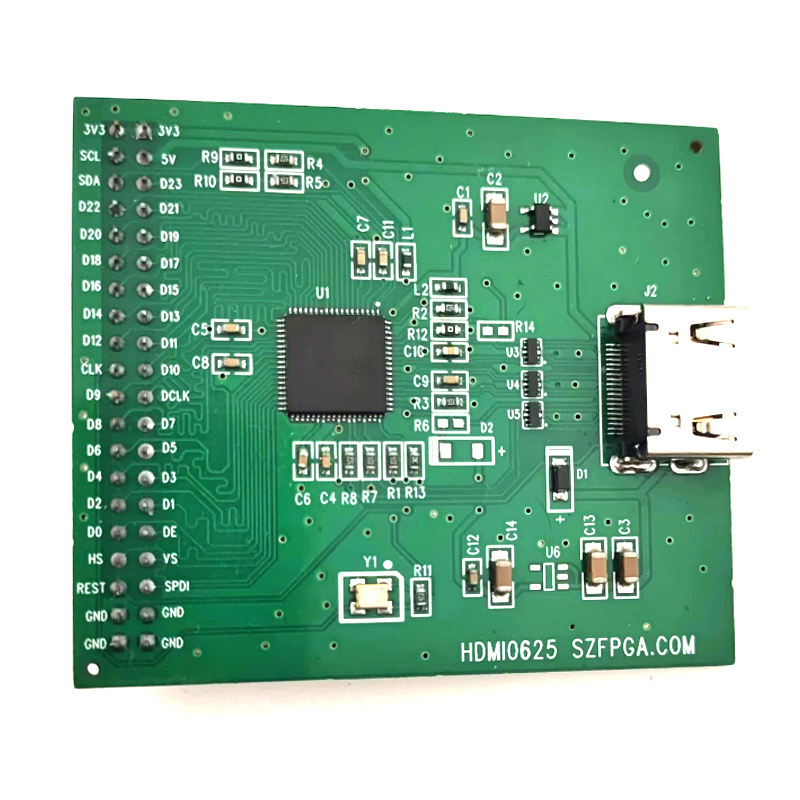

    1) 配套的HDMI  输出SII9022A模块

    HDMI输出SII9022A

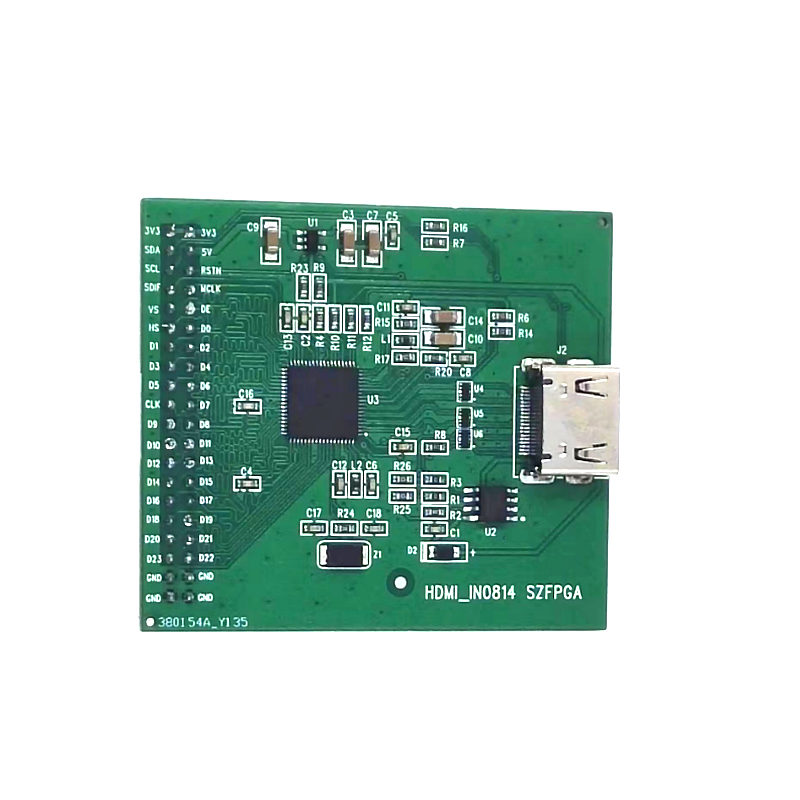

   2) 配套的HDMI  输入SII9293C模块

        HDMI输入SII9293C

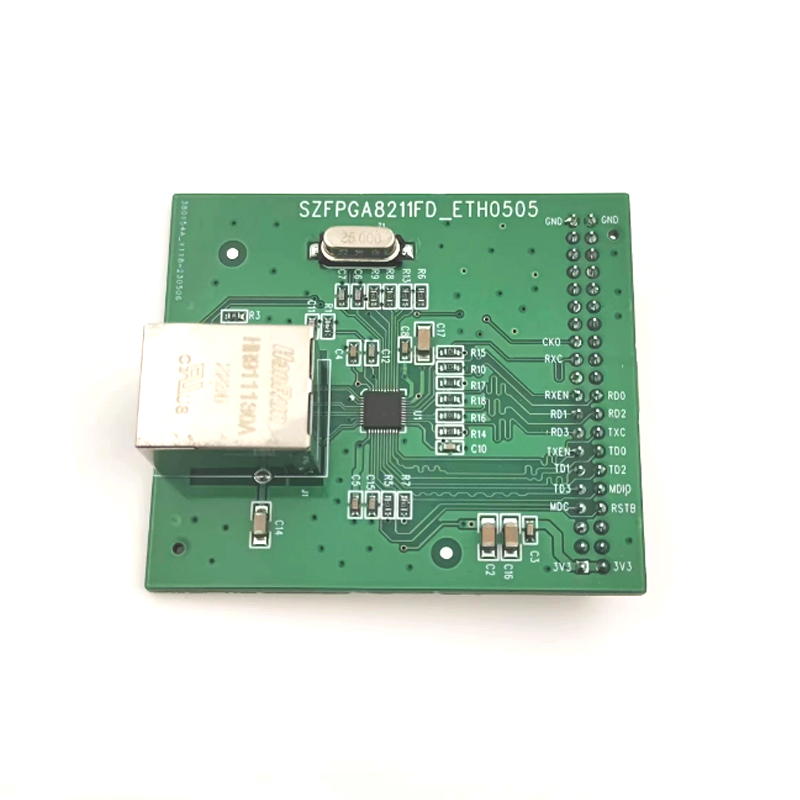

      3) 配套的RGMII千兆以太网 RTL8211FD模块

     千兆以太网 RTL8211FD模块

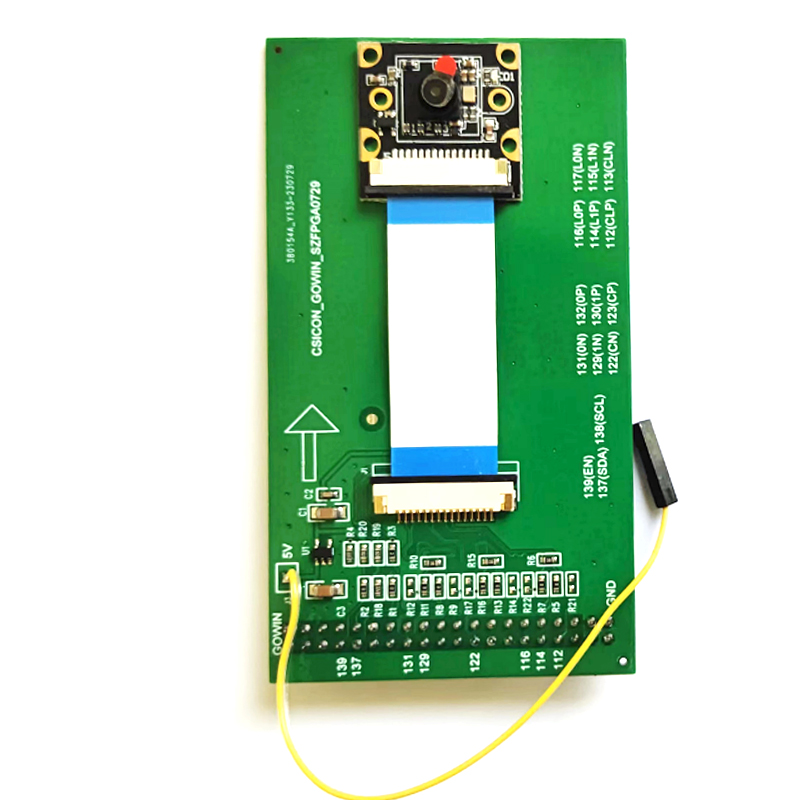

   4) 配套的MIPI CSI模块IMX219

      MIPI CSI模块IMX219

5. 开发软件

      开发软件使用GOWIN FPGA Designer。 软件下载地址http://cdn.gowinsemi.com.cn/Gowin_V1.9.8.11_win.zip 。

      需要最新的软件，请上http://www.gowinsemi.com.cn/faq.aspx公司网站，下载Gowin云源软件。

      license是免费的，但由于软件许可是绑定MAC地址，所以license许可，请在http://www.gowinsemi.com.cn/faq_view.aspx官网页面申请就可以，必须要有公司名称和个人电话号码，以及个人电脑网卡MAC地址。

6. 包装信息

    1）  GW2AR-18 开发板

    2）  USB转DC5.2mm接口线缆

7. 订货信息

  线下订货：

   线上订货：

京东购买地址（点此）

淘宝购买地址（点此）
